球閥

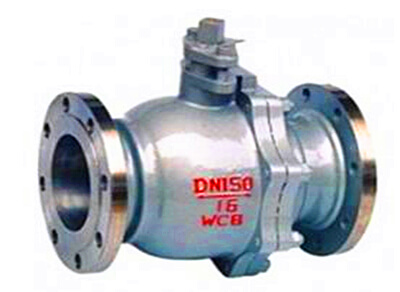

Q41F鑄鋼法蘭球閥
產品簡介
Q41F法蘭球閥不僅結構簡單、密封性能好.而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉.是近十幾年來發展最快的
訂購熱線：13250886677
產品介紹
一、鑄鋼法蘭球閥簡介
Q41F法蘭球閥不僅結構簡單、密封性能好.而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉.是近十幾年來發展最快的閥門品種之一.四氟軟密封球閥是由旋塞閥演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90°,實現開啟和關閉的目的.
鑄鋼法蘭球閥零件材料
| 零件名稱 | GB | ASTM |
|---|---|---|
| 閥體 | WCB | A2116-WCB |
| 密封圈 | PTFE、RPP | PTFE、RPP |
| 球體 | 1C18Ni9Ti | SS304 |
| 螺母 | 35 | A194-2H |
| 螺柱 | 35CrMoA | A193-B7 |
| 石體 | WCB | A216-WCB |
| 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
| 填料 | PTFE | PTFE |
| 填料壓蓋 | WCB | A2116-WCB |
| 定位片 | 25 | A105 |
| 擋圈 | 65Mn | AISI 1066 |
| 手柄 | K33 |
A47-667 Gr.32510 |
| 閥桿 | 1Cr33 | A276-410 |
| 螺釘 | 35 | A193-B7 |
| 止推墊片 | PTFE | PTFE |

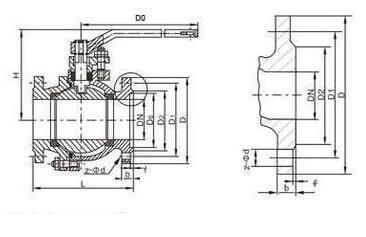

鑄鋼法蘭球閥結構
鑄鋼法蘭球閥規格尺寸
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
鑄鋼法蘭球閥25壓力尺寸
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
鑄鋼法蘭球閥40壓力軟密封球閥尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
